設備產能狀態采集器
產品使用手冊
（產品型號：SF-CSDAQ-1）

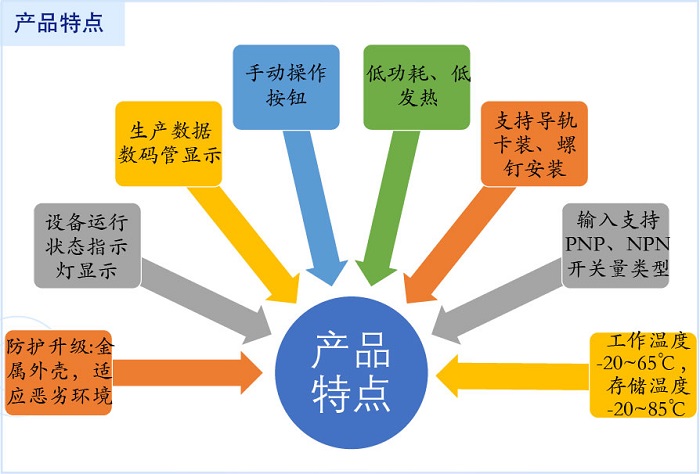

產品特點

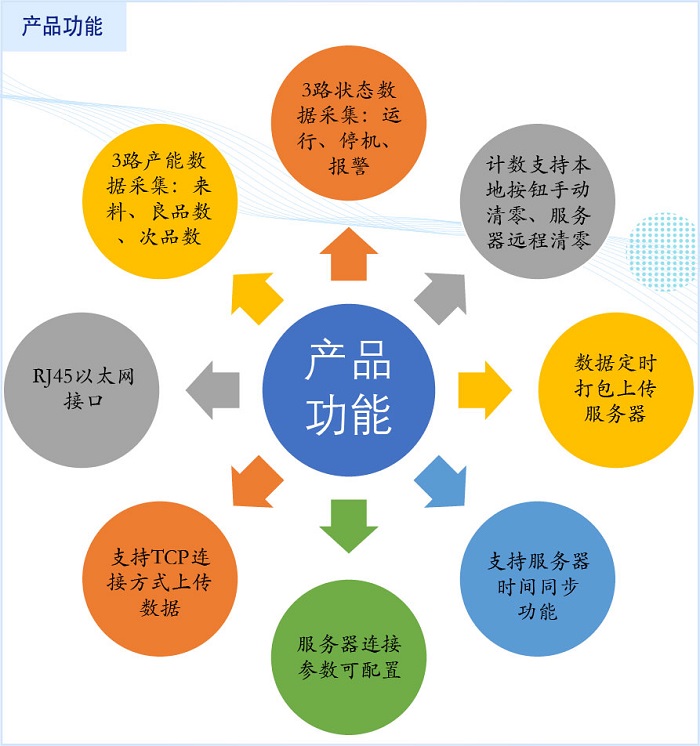

產品功能
模塊供電
模塊使用DC9-36V寬電壓供電，電源+和-分別連接power端子的+和-即可實現模塊供電。
網絡連接
模塊自帶一個ethernet接口，可以通過有線網絡連接到交換機或者路由器實現組網或者上網。模塊默認ip地址為：192.168.0.7，模塊自帶瀏覽器配置功能，通過瀏覽器輸入模塊ip地址即可實現參數的配置。默認數據上傳TCP連接目的服務器ip地址為：192.168.0.201，端口號為 8234。
模塊配置中可以自定義設置模塊的TCP工作方式，建議采用默認設置模塊為TCP Client的方式，然后設置服務器IP、端口號，并且可以通過設置注冊包數據來進行模塊的區分，通過設置心跳包數據來檢測TCP連接是否異常。
模塊操作按鍵
模塊配備有兩個微動按鍵，分別是M和O：
M | 按下M用于切換各種不同的操作模式。
|
| O | 按下O用于確定模式或者執行對應的功能。 |
計數清零
手動清零 | 按下模塊頂部的M建，切換模式，當數碼管閃爍顯示txxxxx、lxxxx或者cxxxx時，分別表示總數、良品和次品的清零模式，在清零模式下按下O鍵，會將對應計數數值清零。
|
| 系統清零 | 模塊連接到系統后，系統下發對應的清零指令即可對計數值進行清零，具體的指令使用請參照《產能狀態采集器與系統數據交互格式》文檔中描述所示。 |
顯示模式
按下模塊頂部的M建，切換模式，當數碼管固定顯示txxxxx、lxxxx、cxxxx或者A88888時，可以控制切換模塊顯示屏的顯示模式，四種模式分別表示：顯示總數、顯示良品數、顯示次品數、輪詢顯示，按下模塊頂部的O鍵即可保存設置。
通道連接
產能狀態采集器信號輸入分PNP信號、NPN信號和無源開關量信號三種類型，根據模塊不同的信號類型參照表1-3選擇對應的接線方式進行接線。錯誤連線可能無法識別，甚至燒壞設備，請仔細檢查。
表1 PNP信號通道信號連接
良品數 | 次品數 | 總投入數 | 運行信號 | 停機信號 | 報警信號 |
C1 | C2 | C3 | S1 | S2 | S3 |
1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
PNP | GND | PNP | GND | PNP | GND | PNP | GND | PNP | GND | PNP | GND |
通道信號類型為PNP信號輸入，輸入24V信號有效，1號端子接信號輸入，2號端子懸空不用接或者接傳感器信號GND以實現信號共地連接。
表2 NPN信號通道信號連接
良品數 | 次品數 | 總投入數 | 運行信號 | 停機信號 | 報警信號 |
C1 | C2 | C3 | S1 | S2 | S3 |
1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
NPN | GND | NPN | GND | NPN | GND | NPN | GND | NPN | GND | NPN | GND |
通道信號類型為NPN信號輸入，輸入0V信號有效，1號端子接信號輸入，2號端子懸空不用接或者接傳感器信號GND以實現信號共地連接。
表3 無源開關信號通道信號連接
良品數 | 次品數 | 總投入數 | 運行信號 | 停機信號 | 報警信號 |
C1 | C2 | C3 | S1 | S2 | S3 |
1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
R1 | R2 | R1 | R2 | R1 | R2 | R1 | R2 | R1 | R2 | R1 | R2 |
通道信號類型為無源開關量信號輸入，輸入通道1和2之間導通有效，1號端子接開關信號輸入1，2號端子接開關信號輸入2。
指示燈狀態
LED1：電源指示燈，通電常亮 ；
LED2：狀態指示燈，運行常亮、停機熄滅、報警閃爍。

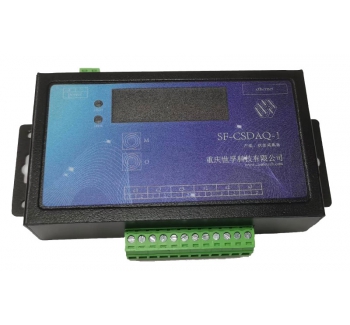

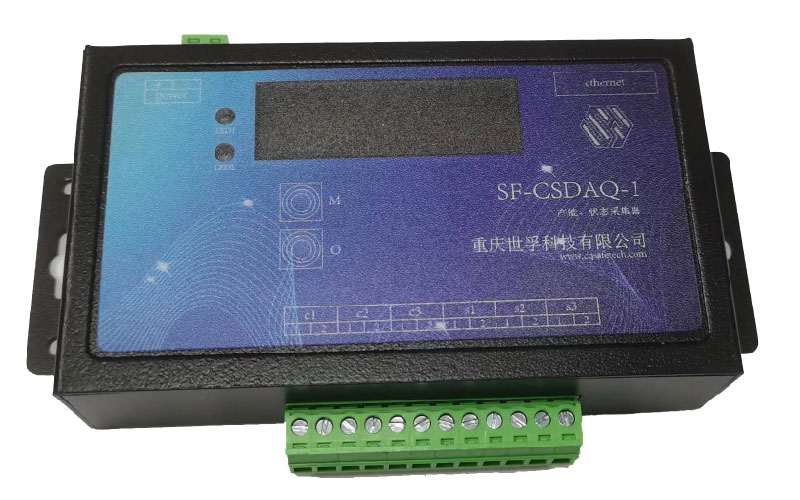

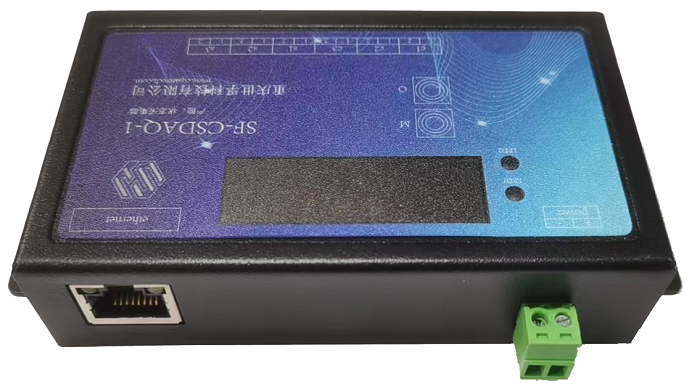

產品圖片
